Máy tạo hình cuộn tấm kim loại: Cách thức hoạt động, chủng loại và hướng dẫn mua hàng

Tấm kim loại là gì Máy tạo hình cuộn ?

Máy tạo hình cuộn tấm kim loại là một hệ thống tạo hình nguội liên tục, dần dần định hình một cuộn kim loại phẳng thành một mặt cắt ngang cụ thể bằng cách đưa nó đi qua một loạt các trạm lăn được ghép nối. Mỗi trạm uốn cong dải kim loại tăng dần - thường là vài độ mỗi lượt - cho đến khi đạt được hình dạng mong muốn ở đầu ra của máy. Quá trình này không cần gia nhiệt, hoàn toàn dựa vào các tính chất cơ học của kim loại và độ chính xác của dụng cụ để tạo ra các biên dạng nhất quán, chính xác về kích thước ở tốc độ cao.

Tạo hình cuộn là một trong những quy trình gia công kim loại hiệu quả nhất hiện có để sản xuất các biên dạng dài, đồng đều với khối lượng lớn. Một dây chuyền sản xuất duy nhất có thể xử lý 10 đến 100 mét biên dạng hoàn thiện mỗi phút , tùy thuộc vào độ dày vật liệu, độ phức tạp của biên dạng và phương pháp cắt. Bởi vì quá trình này diễn ra liên tục và dụng cụ được cố định nên tính nhất quán về kích thước cực kỳ cao - các mặt cắt biên dạng được giữ ở mức dung sai chặt chẽ trên các đường chạy hàng nghìn mét với sự can thiệp tối thiểu của người vận hành.

Máy tạo hình cuộn tấm kim loại được sử dụng để sản xuất các phần kết cấu, tấm lợp và tấm ốp, khung cửa và cửa sổ, các bộ phận giá đỡ và giá đỡ, phụ tùng ô tô, ray lắp tấm pin mặt trời, khay cáp và hàng trăm cấu hình khác trong các ngành xây dựng, sản xuất và cơ sở hạ tầng trên toàn thế giới.

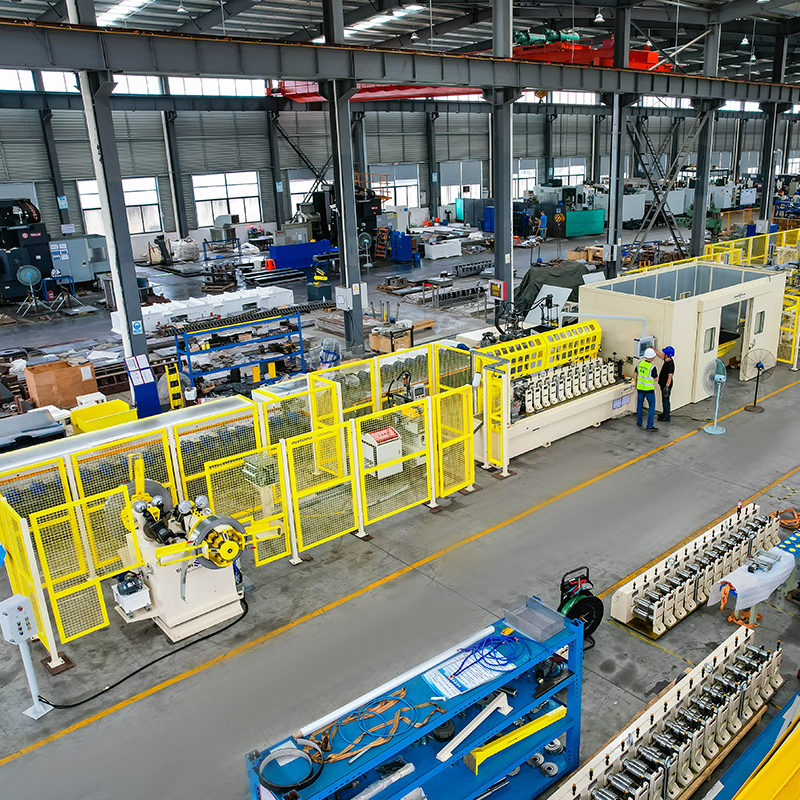

Máy tạo hình cuộn hoạt động như thế nào: Quy trình từng bước

Hiểu quy trình tạo hình cuộn giúp lựa chọn cấu hình máy và công cụ phù hợp cho một ứng dụng cụ thể. Một dây chuyền sản xuất hoàn chỉnh bao gồm một số trạm tích hợp đưa kim loại từ cuộn thô đến thành phẩm, cắt theo chiều dài.

1. Trang trí

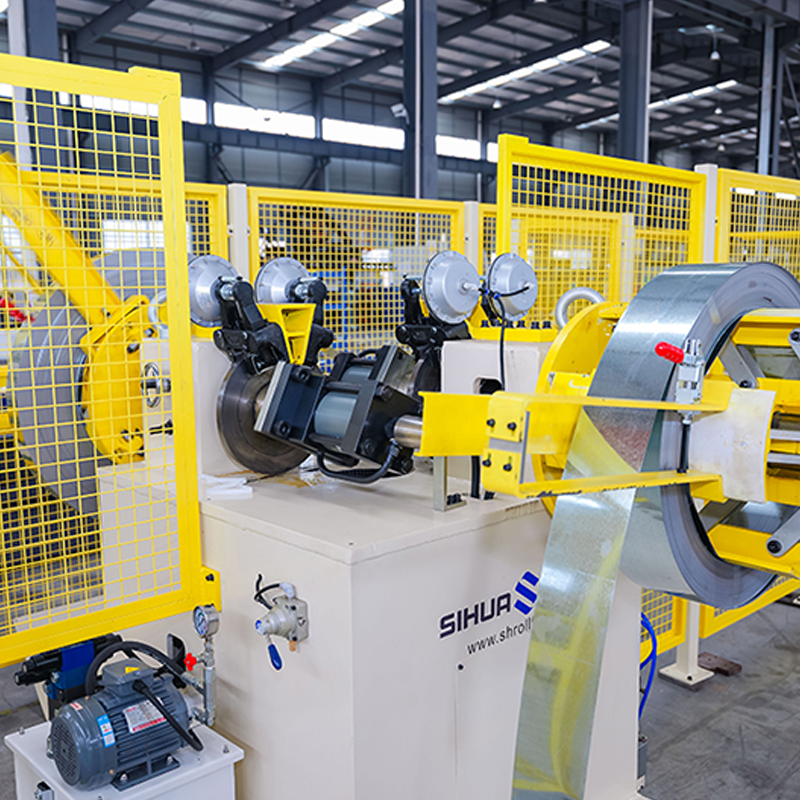

Quá trình bắt đầu ở bộ trang trí, nơi giữ và cấp cuộn dây kim loại. Một trục gá mở rộng bên trong lõi của cuộn dây để giữ chặt nó và bộ trang trí quay để thanh toán dải với tốc độ được kiểm soát. Bộ tháo cuộn được đánh giá theo công suất trọng lượng cuộn dây - thường từ 3 đến 15 tấn đối với dây chuyền công nghiệp - và có thể được cơ giới hóa (bộ tháo cuộn chạy bằng điện) hoặc thụ động, trong đó lực căng dải từ dây chuyền tạo hình sẽ dẫn đến việc tháo cuộn.

2. Máy ép tóc/Máy nắn phẳng

Kim loại cuộn có độ cong dư (bộ cuộn dây) và có thể mang các khuyết tật sóng nỏ hoặc sóng cạnh từ quá trình cuộn. Máy ép tóc nhiều cuộn loại bỏ các khuyết tật về độ phẳng này trước khi bắt đầu tạo hình — rất quan trọng để đạt được hình dạng biên dạng nhất quán, đặc biệt là khi tạo hình tấm mái nơi mà độ phẳng của tấm ảnh hưởng trực tiếp đến độ kín thời tiết và hình thức bên ngoài.

3. Máy dập trước (Tùy chọn)

Nhiều dây chuyền tạo hình cuộn kết hợp máy ép đột điều khiển bằng servo trước các trạm tạo hình để thêm lỗ, rãnh hoặc hình dập nổi vào dải phẳng trong khi vẫn dễ dàng tiếp cận. Việc đột trước được ưu tiên hơn so với việc đột sau tạo hình đối với các tính năng phải được định vị chính xác so với hình dạng đã tạo hình.

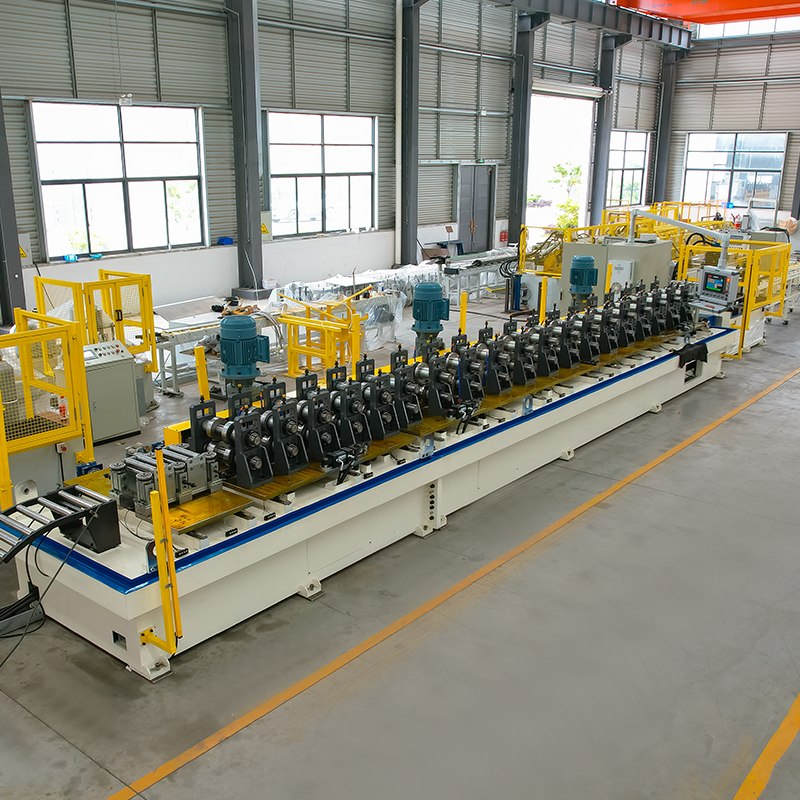

4. Trạm tạo hình cuộn

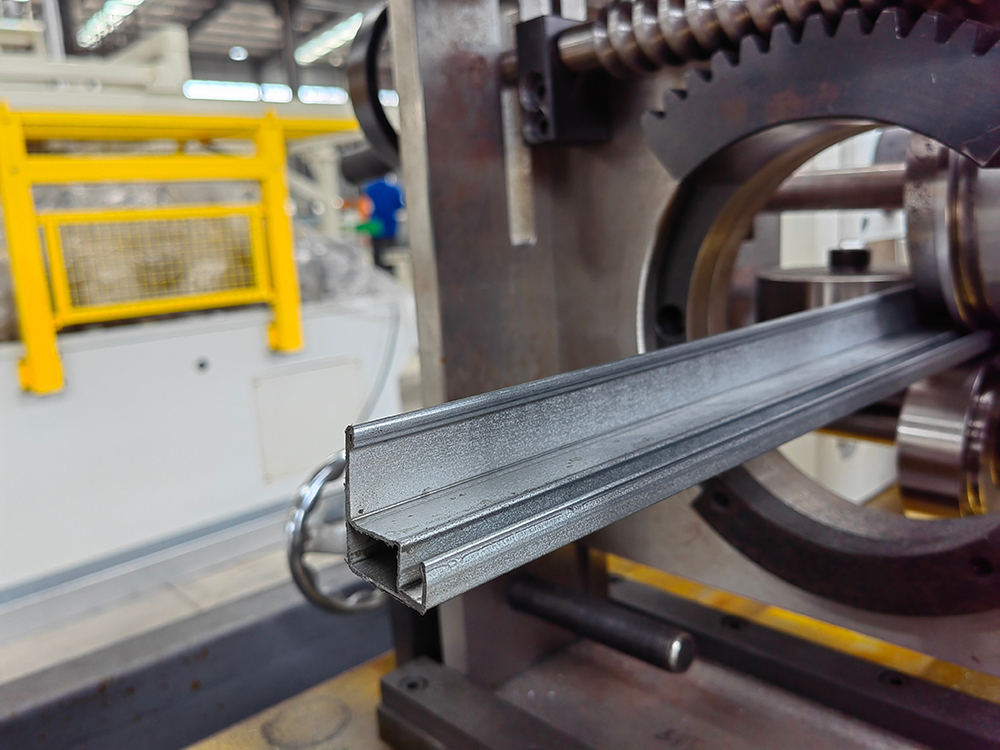

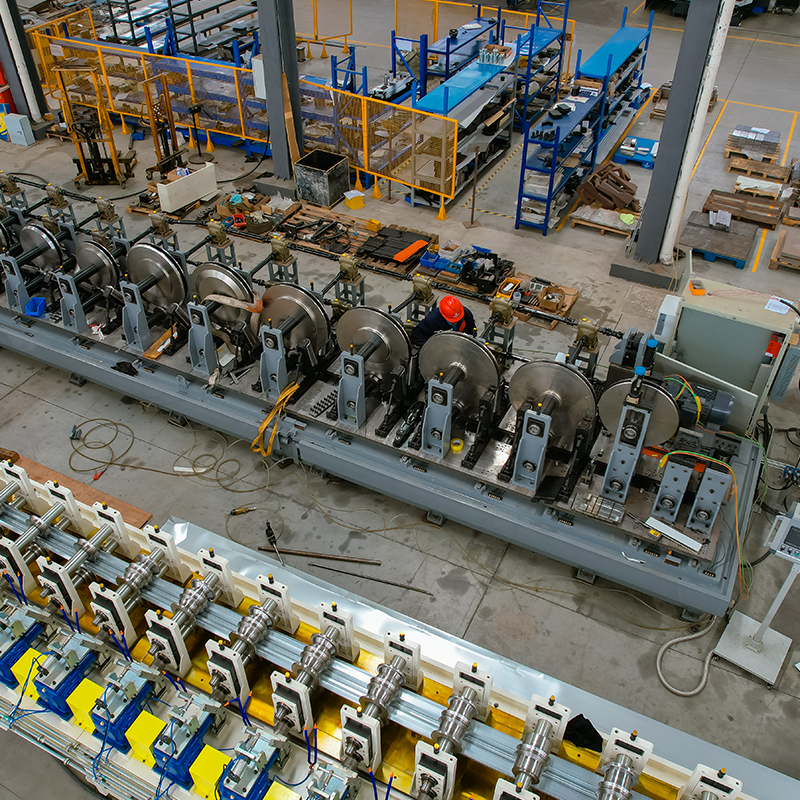

Cốt lõi của máy là máy nghiền tạo hình cuộn - một dãy các giá đỡ tạo hình tuyến tính, mỗi giá chứa một cặp con lăn được gia công chính xác được gắn trên các trục nằm ngang. Các con lăn trên và dưới được định hình để phù hợp với hình dạng dải ở giai đoạn cụ thể của trình tự tạo hình. Khi dải đi qua từng trạm kế tiếp, mặt cắt ngang được uốn dần dần đến gần hình dạng cuối cùng của nó. Số lượng trạm yêu cầu phụ thuộc vào độ phức tạp của mặt cắt, độ dày vật liệu, cường độ chảy và tổng góc uốn - các mặt cắt đơn giản có thể yêu cầu ít nhất là 8 trạm, trong khi các phần kiến trúc phức tạp có thể yêu cầu 24 trạm trở lên.

5. Đột hoặc tạo hình sau khi tạo hình (Tùy chọn)

Các tính năng dễ dàng thêm vào hơn sau khi tạo hình — chẳng hạn như các khía cuối, kẹp góc hoặc lỗ ở các vị trí mặt bích cụ thể — được thêm vào tại trạm tạo hình sau được tích hợp vào dây chuyền, được bộ mã hóa hẹn giờ để bắn vào các vị trí dải chính xác.

6. Hệ thống cắt

Ở đầu cuối của dây chuyền, một hệ thống cắt sẽ tách cấu hình liên tục thành các đoạn dài riêng lẻ. Hai loại chính được sử dụng: a khuôn cắt bay , tăng tốc để phù hợp với tốc độ dây chuyền, cắt, sau đó rút lại - cho phép sản xuất hoàn toàn liên tục mà không cần dừng dải - và hệ thống dừng và cắt (cắt trước), giúp dừng dải nhanh để cắt. Hệ thống cắt bay là tiêu chuẩn trên các đường dây tốc độ cao và những hệ thống sản xuất các tấm dài mà việc dừng và khởi động lại sẽ làm giảm thông lượng và chất lượng bề mặt.

7. Bảng hết và xếp chồng

Các hồ sơ đã hoàn thiện sẽ được đưa vào bàn hết hàng và được thu thập thủ công hoặc bằng hệ thống xếp chồng tự động. Các tấm mái và các phần kết cấu dài cần được xử lý cẩn thận để tránh trầy xước bề mặt và biến dạng trong quá trình xếp chồng và chuẩn bị vận chuyển.

Máy tạo hình cuộn tấm lợp: Loại và cấu hình

Lĩnh vực tấm lợp và tấm ốp là một trong những thị trường cuối cùng lớn nhất cho công nghệ tạo hình cuộn. A máy cán tấm lợp được cấu hình đặc biệt để sản xuất các tấm lợp và tấm ốp tường từ thép, nhôm hoặc cuộn đồng được sơn sẵn hoặc mạ kẽm. Những máy này phải sản xuất các tấm phẳng, có kích thước nhất quán và không có khuyết tật bề mặt trên chiều dài có thể đạt tới 12 mét trở lên - những yêu cầu đặt ra yêu cầu cao về độ cứng của máy, căn chỉnh con lăn và xử lý vật liệu.

Máy làm tấm lợp tôn

Máy tôn tạo ra dạng sóng hình sin cổ điển được sử dụng trong lợp mái nông nghiệp, công nghiệp và dân dụng. Mẫu tôn là một trong những dạng hình học cuộn đơn giản hơn, đòi hỏi tương đối ít trạm và những máy này nằm trong số những máy được sản xuất rộng rãi nhất và có giá thành phải chăng trên thị trường thiết bị lợp mái. Các cấu hình sóng tiêu chuẩn được sản xuất bằng thép có độ dày từ 0,25 mm đến 0,8 mm ở tốc độ dây 25–45 m/phút.

Máy hồ sơ hình thang / IBR

Các cấu hình mái hình thang - bao gồm các cấu hình IBR (Sườn hộp ngược) và tấm R được sử dụng rộng rãi - có các tấm phẳng và các sườn góc cung cấp khả năng chịu tải và thoát nước vượt trội so với tấm tôn. Những cấu hình này là tiêu chuẩn trong tấm lợp thương mại và công nghiệp trên hầu hết các thị trường. Hình học phức tạp hơn đòi hỏi nhiều trạm tạo hình hơn so với máy tôn và hình dạng sườn chính xác là rất quan trọng để khóa liên động bảng điều khiển chính xác khi lắp đặt.

Máy tấm lợp mái đứng

Đường may đứng là hệ thống mái kiến trúc cao cấp trong đó các tấm mái được liên kết với nhau thông qua các đường nối thẳng đứng được nâng lên, loại bỏ hoàn toàn các ốc vít lộ ra ngoài. Máy tạo hình cuộn đường may đứng sản xuất các tấm có chân hếch được nối cơ học với nhau trên mái, tạo ra mối nối sạch, không thấm nước. Những máy này yêu cầu độ chính xác tạo hình rất cao - hình dạng đường may phải chính xác để các công cụ ghép mí lon cơ học hoạt động chính xác - và thường chạy ở tốc độ thấp hơn so với các đường gấp nếp hoặc hình thang. Các đường may đứng thường được thiết kế như hệ thống di động hoặc hình thành trang web có thể được vận chuyển đến công trường và sản xuất các tấm có chiều dài chính xác theo yêu cầu tại chỗ, loại bỏ nhu cầu cắt hiện trường và giảm chất thải.

Dây chuyền sản xuất bánh Sandwich

Dây chuyền sản xuất tấm sandwich kết hợp hai trạm tạo hình cuộn — một cho tấm mặt ngoài và một cho lớp lót bên trong — với giai đoạn phun lõi hoặc cán màng ở giữa. Kết quả là một tấm composite có lõi xốp cách nhiệt hoặc lõi bông khoáng được liên kết giữa hai lớp da kim loại hình thành. Tấm bánh sandwich được sử dụng rộng rãi trong kho lạnh, xây dựng thương mại và vỏ bọc tòa nhà công nghiệp, nơi ưu tiên hiệu suất nhiệt và tốc độ lắp đặt.

Vật liệu được xử lý bằng máy tạo hình cuộn tấm kim loại

Máy tạo hình cuộn có thể xử lý nhiều loại kim loại, miễn là vật liệu có đủ độ dẻo để uốn nguội mà không bị nứt và có các đặc tính cơ học nhất quán trên chiều rộng cuộn. Các vật liệu được xử lý phổ biến nhất là:

• Thép mạ kẽm (nhúng nóng và mạ điện): Vật liệu chủ yếu cho tấm lợp và hồ sơ kết cấu. Lớp phủ kẽm cung cấp khả năng chống ăn mòn; lớp phủ tiêu chuẩn nằm trong khoảng từ Z100 đến Z275 g/m2. Độ dày cho các ứng dụng lợp mái thường là 0,25–1,2 mm; biên dạng cấu trúc sử dụng 1,0–4,0 mm.
• Thép sơn sẵn (PPGI/PPGL): Thép mạ kẽm có lớp phủ hữu cơ do nhà máy áp dụng (polyester, PVDF hoặc SMP) trên một hoặc cả hai mặt. Cuộn dây sơn sẵn giúp loại bỏ nhu cầu sơn sau tạo hình và là vật liệu tiêu chuẩn cho tấm lợp màu và tấm ốp kiến ​​trúc. Hệ thống sơn phải đủ dẻo để chịu được biến dạng uốn mà không bị nứt, bong tróc.
• Nhôm: Được sử dụng khi trọng lượng nhẹ và khả năng chống ăn mòn tự nhiên được ưu tiên. Hợp kim nhôm 1100, 3003 và 5052 phổ biến trong các ứng dụng lợp và tấm ốp. Nhôm yêu cầu hình dạng con lăn được sửa đổi và tốc độ đường truyền giảm so với thép do đặc tính đàn hồi khác nhau của nó.
• Thép không gỉ: Được sử dụng cho môi trường vệ sinh, kháng hóa chất hoặc ăn mòn cao. Thép không gỉ cứng lại nhanh chóng trong quá trình tạo hình, đòi hỏi nhiều trạm tạo hình hơn và dụng cụ chắc chắn hơn so với thép nhẹ có độ dày tương đương.
• Đồng và kẽm: Được sử dụng trong tấm lợp và tấm ốp kiến trúc cao cấp. Những vật liệu này mềm hơn và cần được xử lý cẩn thận để tránh làm hỏng bề mặt của các con lăn - độ bóng bề mặt của con lăn và áp lực tiếp xúc là rất quan trọng.
• Thép cường độ cao (HSS/AHSS): Ngày càng được sử dụng nhiều cho các phần kết cấu và biên dạng ô tô nơi tỷ lệ cường độ trên trọng lượng là rất quan trọng. Thép cường độ cao đòi hỏi lực tạo hình lớn hơn đáng kể và nhiều trạm hơn để quản lý độ đàn hồi và tốc độ mài mòn dụng cụ cao hơn so với thép nhẹ.

Thông số kỹ thuật chính cần đánh giá khi lựa chọn máy tạo hình cuộn

Mua một máy tạo hình cuộn tấm kim loại là một khoản đầu tư vốn đáng kể. Việc đánh giá các thông số kỹ thuật sau đây đảm bảo máy phù hợp với cả yêu cầu sản xuất hiện tại và nhu cầu dự kiến ​​trong tương lai.

1. Phạm vi độ dày vật liệu: Xác nhận công suất tạo hình của máy đáp ứng đầy đủ các loại máy đo vật liệu mà bạn dự định vận hành, bao gồm mọi hoạt động mở rộng trong tương lai. Một máy được định mức cho thép 0,3–1,0 mm không thể được đẩy lên 1,5 mm mà không làm hỏng dụng cụ và trục.
2. Chiều rộng hồ sơ và khả năng chiều rộng dải: Chiều rộng cuộn dây tối đa và chiều rộng tạo hình của máy phải phù hợp với biên dạng rộng nhất trong phạm vi sản phẩm của bạn, có tính đến khả năng cắt cạnh nếu có.
3. Số lượng trạm hình thành: Phải đủ cho độ phức tạp của hồ sơ và cường độ năng suất vật liệu. Dụng cụ không đủ công suất với quá ít trạm sẽ tạo ra hiện tượng đàn hồi, lỗi kích thước và đánh dấu bề mặt.
4. Tốc độ đường truyền: Thể hiện bằng mét trên phút. Tốc độ cao hơn làm tăng công suất nhưng đòi hỏi hệ thống cắt mạnh mẽ hơn, kiểm soát dải tốt hơn và cấp cuộn chính xác hơn. Xác minh rằng tốc độ định mức có thể đạt được ở độ dày vật liệu thiết kế, không chỉ ở thước đo tối thiểu.

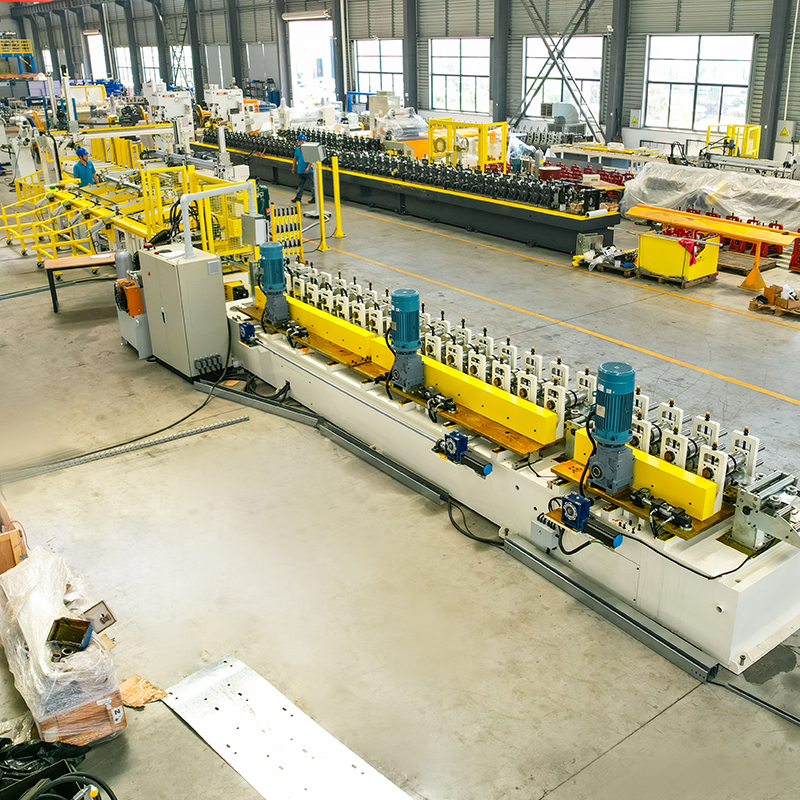

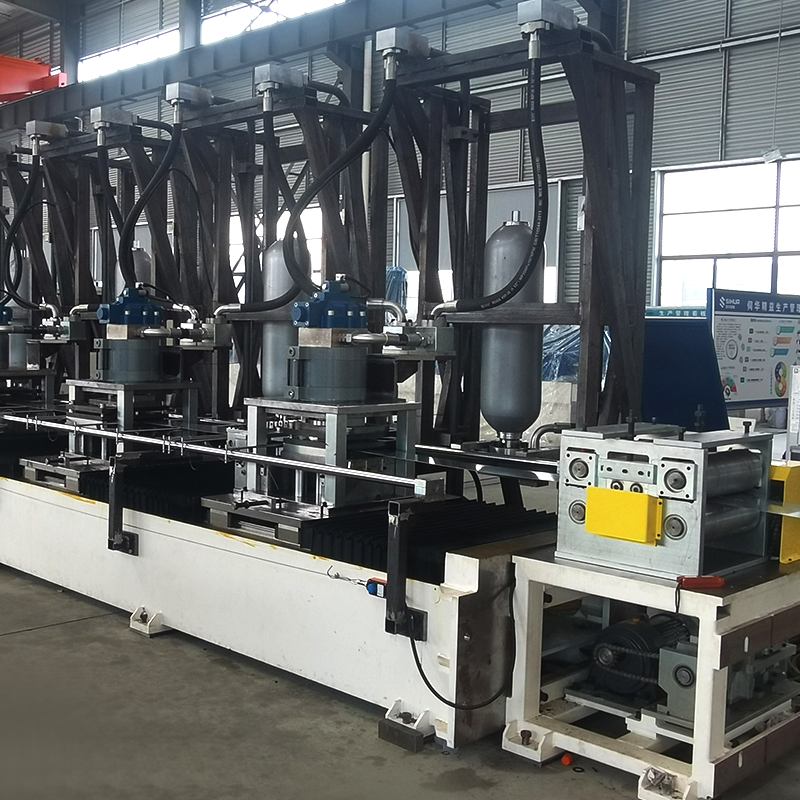

5. Hệ thống truyền động: Giá đỡ dẫn động bằng xích tiết kiệm chi phí và bền bỉ nhưng cung cấp khả năng kiểm soát tốc độ kém chính xác hơn so với giá đỡ dẫn động bằng servo riêng lẻ. Các dây chuyền tốc độ cao và đa biên dạng hiện đại ngày càng sử dụng bộ truyền động servo cho mỗi giá đỡ, cho phép điều khiển kỹ thuật số các thông số tạo hình.
6. Vật liệu dụng cụ và độ cứng: Dụng cụ tạo hình cuộn thường được làm từ thép công cụ D2 hoặc Cr12MoV, được xử lý nhiệt đến 58–62 HRC. Độ cứng cao hơn giúp kéo dài tuổi thọ dụng cụ nhưng tăng độ giòn - thông số kỹ thuật chính xác phụ thuộc vào loại vật liệu và khối lượng sản xuất.
7. Hệ thống điều khiển: Dây chuyền tạo hình cuộn hiện đại sử dụng điều khiển dựa trên PLC với giao diện màn hình cảm ứng HMI, điều khiển cắt theo chiều dài thông qua bộ mã hóa và ghi dữ liệu sản xuất. Xác minh khả năng tương thích với các tiêu chuẩn cung cấp điện của cơ sở và trình độ kỹ năng của người vận hành có sẵn.
8. Hỗ trợ sau bán hàng và sẵn có phụ tùng thay thế: Dụng cụ, vòng bi, trục và lưỡi cắt là những bộ phận bị mòn cần được thay thế định kỳ. Xác nhận rằng nhà sản xuất hoặc đại diện địa phương của họ có dự trữ các phụ tùng thay thế quan trọng và có thể cung cấp hỗ trợ kỹ thuật trong thời gian phản hồi có thể chấp nhận được.

Ưu điểm của việc tạo hình cuộn so với các quy trình tạo hình kim loại thay thế

Tạo hình cuộn cạnh tranh với phanh ép, ép đùn và dập để sản xuất các cấu hình kim loại định hình. Ưu điểm của nó trở nên quyết định trong các tình huống sản xuất cụ thể:

• Hiệu quả sản xuất số lượng lớn: Sau khi được thiết lập, dây chuyền tạo hình cuộn sẽ tạo ra các biên dạng hoàn thiện liên tục với lượng lao động tối thiểu. Chi phí sản xuất trên mỗi đơn vị giảm nhanh chóng theo khối lượng theo cách mà việc uốn phanh - đòi hỏi phải xử lý từng bộ phận riêng lẻ - không thể sánh được.
• Độ dài hồ sơ không giới hạn: Tạo hình cuộn tạo ra các biên dạng có chiều dài bất kỳ chỉ bị giới hạn bởi nguồn cung cấp cuộn, trong khi phanh ép bị hạn chế bởi chiều dài bàn ép và khả năng xử lý. Điều này rất quan trọng đối với các ứng dụng lợp mái và kết cấu yêu cầu các tấm hoặc đoạn dài hơn 6–8 mét.
• Bề mặt hoàn thiện vượt trội: Quá trình tạo hình nguội và tiếp xúc với con lăn được kiểm soát sẽ bảo vệ các bề mặt được sơn trước và đánh bóng tốt hơn so với quá trình dập hoặc tạo hình nóng, khiến việc tạo hình cuộn trở thành phương pháp được lựa chọn cho các vật liệu hoàn thiện trước.
• Dung sai nhất quán ở quy mô: Hình dạng dụng cụ cố định tạo ra cùng một mặt cắt trong suốt quá trình sản xuất, đạt được tính nhất quán về kích thước mà các hoạt động phanh ép thủ công không thể sao chép một cách đáng tin cậy trên hàng nghìn chi tiết.
• Tích hợp các hoạt động thứ cấp: Đột, dập nổi, khía và cắt đều có thể được tích hợp vào một dây chuyền tạo hình cuộn duy nhất, loại bỏ việc xử lý thứ cấp và giảm tổng thời gian sản xuất và chi phí lao động.
