một là gì Máy tạo hình cuộn thẳng đứng ?

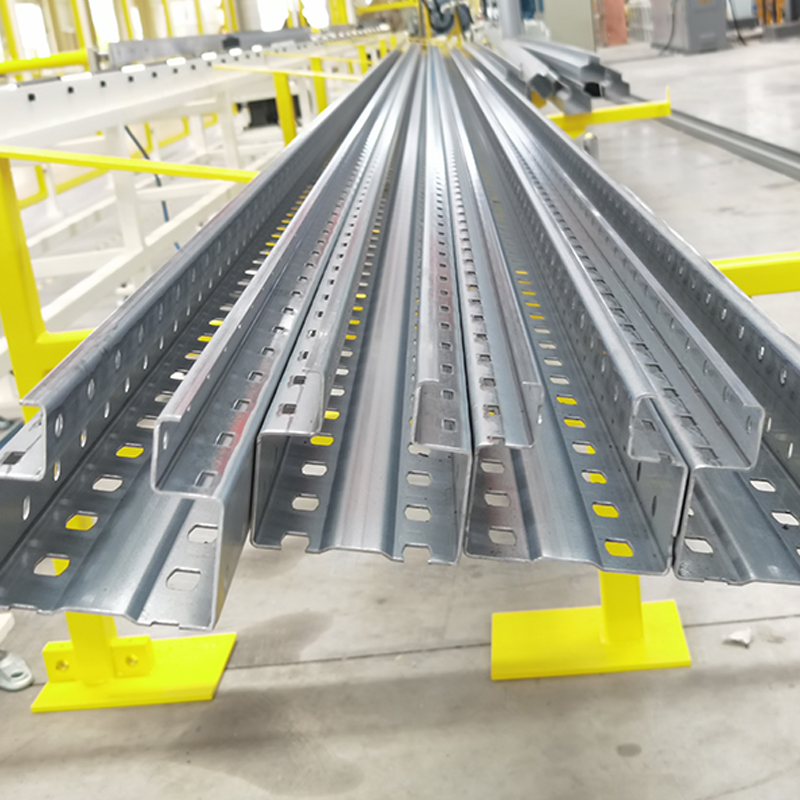

Máy tạo hình cuộn giá thẳng đứng là một hệ thống tạo hình cuộn nguội được thiết kế đặc biệt để tạo ra các biên dạng cột thẳng đứng được sử dụng trong giá đỡ pallet, hệ thống giá đỡ và kết cấu kho công nghiệp. Các cột thẳng đứng này—thường là tiết diện chữ C, mặt sau hở hoặc mặt cắt hộp với các mẫu hình giọt nước hoặc lỗ tròn được đục lỗ đều đặn—là xương sống cấu trúc của mọi hệ thống giá đỡ trong nhà kho hoặc trung tâm phân phối. Việc sản xuất chúng với hình dạng nhất quán, khoảng cách lỗ chính xác và độ dày vật liệu chính xác là điều không thể thương lượng: một chiều thẳng đứng vượt quá dung sai sẽ làm ảnh hưởng đến khả năng chịu tải của toàn bộ khoang giá.

Không giống như các dây chuyền tạo hình cuộn thông dụng, máy giá đỡ thẳng đứng tích hợp trạm đột trước hoặc sau đột trực tiếp vào trình tự tạo hình , đảm bảo rằng các rãnh hình giọt nước, lỗ tròn và các khe cố định chấp nhận đầu nối dầm và các bộ phận giằng được đóng dấu ở các khoảng bước chính xác dọc theo toàn bộ chiều dài của mỗi cột thẳng đứng được sản xuất. Sự kết hợp giữa tạo hình và đục lỗ trong một lần duy nhất giúp loại bỏ các hoạt động phụ, giảm thiệt hại khi xử lý và đạt được tốc độ thông lượng mà các hoạt động riêng biệt không thể sánh được.

Các thành phần chính của dây chuyền tạo hình cuộn giá thẳng đứng

Một dây chuyền tạo hình cuộn giá thẳng đứng hoàn chỉnh là một chuỗi các trạm tích hợp, mỗi trạm thực hiện một chức năng cụ thể trong quá trình chuyển đổi vật liệu từ dải cuộn sang biên dạng cột thành phẩm. Việc hiểu rõ vai trò của từng trạm sẽ làm rõ chất lượng được xây dựng ở đâu—và nơi chất lượng có thể bị ảnh hưởng do thông số kỹ thuật không đầy đủ.

Máy trang trí và ép tóc

Cuộn dây dải thép mạ kẽm hoặc sơn sẵn (thường dày 1,5–3,0 mm, chiều rộng 100–200 mm) được gắn trên một bộ tháo cuộn thủy lực để kiểm soát độ căng của dải trong suốt quá trình chạy. Một máy ép tóc có động cơ với nhiều cuộn sẽ loại bỏ bộ cuộn dây—độ cong gây ra bởi cuộn dây—trước khi dải đi vào các trạm tạo hình. Việc làm thẳng không thích hợp ở giai đoạn này sẽ tạo ra độ cong và độ xoắn vào biên dạng đã hoàn thiện và không thể sửa chữa ở phía hạ lưu nếu không loại bỏ phần này.

Máy ép trước

Trong hầu hết các dòng giá đỡ thẳng đứng, các rãnh hình giọt nước và các lỗ phụ được đục lỗ trước khi tạo hình thay vì sau, vì dải phẳng dễ đục lỗ chính xác hơn nhiều so với phần C được tạo hình. Máy dập trước sử dụng bộ khuôn được dẫn động bằng servo hoặc thủy lực với các chày thép dụng cụ cứng được định vị để tạo ra mẫu lỗ chính xác được chỉ định bởi thiết kế giá đỡ. Độ chính xác của bước đột—thường được yêu cầu trong phạm vi ±0,5 mm trên chiều dài thẳng đứng 2.400 mm—được điều khiển bởi hệ thống cấp liệu phụ giúp lập chỉ mục dải theo khoảng cách lỗ được lập trình trước mỗi hành trình ép.

Máy cán định hình

Máy nghiền tạo hình là lõi của máy, bao gồm một loạt các trạm dụng cụ cuộn trên và dưới được ghép nối được gắn trên giá đỡ máy nghiền cứng. Mỗi trạm uốn cong dần dải theo từng góc nhỏ—thường là 10–20° mỗi lần vượt qua—cho đến khi đạt được hình dạng hình học cuối cùng. Hồ sơ giá đỡ thẳng đứng yêu cầu 12 đến 22 trạm hình thành tùy thuộc vào độ phức tạp của biên dạng, độ dày vật liệu và mức độ làm cứng của thép trong quá trình tạo hình. Dụng cụ cuộn được sản xuất từ thép công cụ GCr15 hoặc D2, được làm cứng đến HRC 58–62 và được mài đến dung sai gần để duy trì tính nhất quán của biên dạng trên hàng triệu mét sản xuất.

Trạm đục lỗ hoặc tạo hình sau khi tạo hình

Một số thiết kế thẳng đứng yêu cầu các thao tác đục lỗ bổ sung sau khi tạo hình—khắc khía ở đầu để gắn tấm đế, các mẫu lỗ thứ cấp trên bản bụng hoặc dập nổi để nhận dạng thương hiệu. Các thao tác này được thực hiện trong máy dập đột thứ cấp được đặt ngay sau lối ra của máy tạo hình, trong khi biên dạng vẫn được hỗ trợ bởi hệ thống dẫn hướng của dây chuyền, ngăn chặn sự biến dạng có thể xảy ra nếu phần tạo hình được tháo ra và nạp lại vào một máy ép riêng.

Cắt cắt bay hoặc cắt cưa nguội

Biên dạng hoàn thiện được cắt theo chiều dài bằng máy cắt bay (cắt trong khi di chuyển ở tốc độ đường truyền, cho phép năng suất cao mà không dừng quá trình tạo hình) hoặc máy cưa nguội (tạo ra đường cắt sạch hơn, không có gờ nhưng yêu cầu đường cắt giảm tốc cho mỗi chu kỳ cắt). Chiều dài thẳng đứng phổ biến là 2.400–6.000 mm; độ lặp lại chiều dài ±2 mm là kỳ vọng tiêu chuẩn cho việc tuân thủ sản xuất giá đỡ.

Hệ thống điều khiển PLC và HMI

Các dây chuyền giá đỡ thẳng đứng hiện đại được điều khiển bởi PLC (thường là Siemens S7 hoặc Mitsubishi Q-series) với màn hình HMI màn hình cảm ứng lưu trữ các công thức sản phẩm—bước đột lỗ, mẫu lỗ, chiều dài cắt và các thông số tốc độ dây chuyền—cho từng SKU thẳng đứng trong phạm vi sản phẩm. Hoạt động dựa trên công thức giúp giảm thời gian chuyển đổi xuống còn vài phút đối với các biến thể biên dạng trên cùng một bộ công cụ và lưu trữ số lượng sản xuất, nhật ký lỗi và dữ liệu chất lượng cho mục đích truy xuất nguồn gốc.

Các loại hồ sơ được sản xuất và thông số vật liệu

Máy tạo hình cuộn giá đỡ thẳng đứng được chế tạo xung quanh các bộ dụng cụ định hình cụ thể. Các cấu hình thẳng đứng phổ biến nhất trong sản xuất giá đỡ toàn cầu là:

Bảng 1. Các cấu hình giá thẳng đứng phổ biến được sản xuất trên dây chuyền tạo hình cuộn với các thông số kỹ thuật và ứng dụng điển hình.
Loại hồ sơ	Kích thước điển hình	Mẫu lỗ	Ứng dụng chung
Phần C mở (lỗ hàng đơn)	Rộng 80–120 mm, 1,5–2,5 mm	Giọt nước mắt một hàng, khoảng cách 50 mm	Kệ hạng nhẹ, kệ bán lẻ
Phần C hở lưng (hàng đôi)	Rộng 100–150 mm, 2,0–3,0 mm	Giọt nước mắt hai hàng, khoảng cách 50 mm	Giá đỡ pallet tiêu chuẩn (FEM/RMI)
Góc có rãnh / góc dạng cuộn	Chân 40–60 mm, 1,5–2,0 mm	Lỗ tròn, khoảng cách 25 mm	Khung gác lửng, kệ nhẹ
Phần hộp / đóng thẳng đứng	60×60 mm đến 100×100 mm, 2,0–3,5 mm	Tròn hoặc vuông, khoảng cách 50–100 mm	Giá đỡ drive-in hạng nặng, đúc hẫng

Nguyên liệu đầu vào phổ biến nhất Thép cuộn mạ kẽm nhúng nóng S350GD hoặc S420GD theo EN 10346, với lớp mạ kẽm Z275 (tổng cộng 275 g/m2 cả hai mặt). Các loại thép năng suất cao cho phép các thông số kỹ thuật của máy đo mỏng hơn đạt được khả năng chịu tải tương đương, giảm chi phí vật liệu trên mỗi mét sản xuất thẳng đứng—một yếu tố quan trọng đối với khối lượng sản xuất điển hình của các nhà sản xuất giá đỡ.

Tốc độ sản xuất, chuyển đổi và lập kế hoạch đầu ra

Tốc độ dây chuyền tạo hình cuộn giá thẳng đứng bị chi phối chủ yếu bởi tốc độ hành trình ép trước thay vì công suất máy tạo hình. Các thông số sản xuất điển hình cho dây chuyền giá đỡ thẳng đứng được xác định rõ ràng là:

Tốc độ dòng hình thành: 15–40 m/phút tùy thuộc vào độ phức tạp của biên dạng và mật độ chày
Sản lượng ròng: 800–2.500 mét hoàn thiện thẳng đứng mỗi ca (8 giờ), tính đến các thay đổi cuộn dây, thay đổi công thức và các điểm dừng theo lịch trình
Thời gian chuyển đổi hồ sơ: 2–4 giờ để thay đổi bộ dụng cụ (chiều rộng hoặc thước đo biên dạng khác nhau); dưới 10 phút cho một lần thay đổi công thức trong cùng một bộ dụng cụ (độ dài hoặc cao độ khác nhau)
Tuổi thọ của dụng cụ: Cần 3–8 triệu mét trên mỗi bộ dụng cụ cuộn trước khi mài lại, tùy thuộc vào độ cứng vật liệu và độ mài mòn của lớp phủ kẽm

Đối với các nhà sản xuất sản xuất nhiều SKU thẳng đứng, hệ thống băng công cụ thay đổi nhanh—trong đó toàn bộ bộ cuộn tạo hình được lắp ráp sẵn trên một băng có thể tháo rời và hoán đổi thành một bộ phận—có thể giảm thời gian chuyển đổi hồ sơ xuống dưới 30 phút, cải thiện đáng kể việc sử dụng thiết bị trong lịch trình sản xuất sản phẩm hỗn hợp.

Kiểm soát chất lượng và tuân thủ đối với sản xuất thẳng đứng

Giá đỡ pallet thẳng đứng là thành phần cấu trúc được bảo đảm theo tiêu chuẩn an toàn quốc tế. Chất lượng sản xuất phải được kiểm soát và ghi chép rõ ràng để đáp ứng các yêu cầu sau:

EN 15512 (Châu Âu) và RMI ANSI MH16.1 (Bắc Mỹ) chi phối các yêu cầu thử nghiệm và thiết kế kết cấu đối với giá đỡ pallet có thể điều chỉnh được. Các nhà sản xuất thẳng đứng phải chứng minh thông qua thử nghiệm rằng cấu hình của họ đạt được mô đun tiết diện định mức, mômen quán tính và các giá trị điện trở chống vênh được sử dụng trong tính toán thiết kế giá đỡ.
Dung sai vị trí lỗ: Vị trí khe hình giọt nước phải được giữ trong khoảng ±0,5 mm so với bước danh nghĩa để đảm bảo sự gắn kết của đầu nối chùm trên các chiều cao giá đỡ khác nhau và từ các lô sản xuất khác nhau. Điều này đòi hỏi phải đo lường thường xuyên trong quá trình sử dụng các mẫu kiểm tra độ cao thấp so với các tiêu chuẩn tham chiếu.
Kiểm tra kích thước hồ sơ: Các phép đo chiều rộng, độ sâu, góc mặt bích và cung/độ xoắn phải được thực hiện khi bắt đầu mỗi cuộn dây và tối thiểu sau mỗi 500 mét sản xuất, với các kết quả được ghi lại theo giới hạn dung sai được xác định trong thông số kỹ thuật sản xuất sản phẩm.
Truy xuất nguồn gốc vật liệu: Mỗi lô sản xuất phải được truy nguyên theo giấy chứng nhận cuộn thép đầu vào, cho phép điều tra mọi lỗi tại hiện trường và thể hiện sự thẩm định đối với khách hàng cuối cùng và cơ quan quản lý.

Chỉ định Máy tạo hình cuộn giá thẳng đứng: Các câu hỏi chính cần hỏi

Việc lựa chọn một máy tạo hình cuộn dạng thẳng đứng là một khoản đầu tư vốn thường trong khoảng từ 150.000 đến 600.000 USD tùy thuộc vào mức độ tự động hóa, công suất đột và thông số kỹ thuật điều khiển. Các câu hỏi sau đây giúp phân biệt các nhà cung cấp nghiêm túc với những nhà cung cấp thiết bị có bề ngoài tương tự nhưng được thiết kế kém:

Trọng tải máy đột dập là bao nhiêu và diện tích đột dập đồng thời tối đa là bao nhiêu? Các mẫu hình giọt nước dày đặc yêu cầu trọng tải cao hơn công suất danh nghĩa của máy ép có thể gợi ý khi tất cả các cú đấm đều bắn đồng thời.
Vật liệu và độ cứng của dụng cụ cuộn nào là tiêu chuẩn và tuổi thọ được đảm bảo là bao nhiêu? Một nhà sản xuất có uy tín sẽ báo giá số mét tối thiểu trên mỗi lần xay lại và kèm theo thời hạn bảo hành.
Những thương hiệu PLC và HMI nào được sử dụng cũng như dịch vụ và phụ tùng thay thế tại địa phương có sẵn ở quốc gia của bạn không? Một dây chuyền được điều khiển bởi một thương hiệu PLC nội địa xa lạ có thể khó bảo trì và tốn kém bên ngoài thị trường quê nhà của nhà sản xuất.
Dây chuyền có thể được chứng minh là chạy cấu hình cụ thể của bạn ở tốc độ định mức trước khi được chấp nhận không? Bất kỳ nhà chế tạo máy có uy tín nào cũng sẽ chấp nhận thử nghiệm nghiệm thu tại nhà máy (FAT) theo tiêu chí chất lượng và tốc độ đã thỏa thuận làm điều kiện thanh toán.
Bao gồm hỗ trợ vận hành, đào tạo người vận hành và gói phụ tùng nào? Một dây chuyền tạo hình cuộn được cung cấp mà không có hỗ trợ vận hành đầy đủ và bộ phụ tùng thay thế năm đầu tiên sẽ khiến chi phí sản xuất bị mất cao hơn đáng kể so với chênh lệch giữa ngân sách và việc mua máy được hỗ trợ tốt.

Cuối cùng, một máy tạo hình cuộn giá thẳng đứng chỉ tốt khi có độ nhất quán của các biên dạng mà nó tạo ra với tốc độ sản xuất ổn định. Xác định nó một cách nghiêm ngặt dựa trên dung sai kích thước, tuổi thọ dụng cụ và các tiêu chuẩn hệ thống điều khiển—chứ không chỉ dựa trên giá mua—là quyết định quan trọng nhất mà nhà sản xuất giá đỡ đưa ra khi thiết lập hoặc nâng cấp dây chuyền sản xuất.
