Máy tạo hình cuộn thẳng đứng: Cách thức hoạt động và hướng dẫn mua hàng

Thật là một Máy tạo hình cuộn thẳng đứng sản xuất

Máy tạo hình cuộn giá thẳng đứng là dây chuyền sản xuất được thiết kế có mục đích chuyển đổi dải thép cuộn thành các cột thẳng đứng được tạo hình nguội, đục lỗ được sử dụng trong hệ thống giá đỡ, giá đỡ và kho chứa pallet. Cột thẳng đứng—còn được gọi là cột thẳng đứng hoặc cột khung thẳng đứng—là xương sống kết cấu của bất kỳ hệ thống giá đỡ nào và hình dạng, kiểu thủng và tính nhất quán về kích thước của nó quyết định khả năng chịu tải và khả năng tương thích của cụm giá đỡ đã hoàn thiện.

Không giống như các dây chuyền tạo hình cuộn thông thường, máy giá đỡ thẳng đứng được thiết kế đặc biệt cho dòng profile này. Mặt cắt ngang của giá đỡ thẳng đứng thường là kênh C, phần hộp hoặc cột hở với một loạt các lỗ hình giọt nước, hình vuông hoặc hình tròn được đục lỗ ở các khoảng bước đều đặn—thường là 50 mm hoặc 75 mm—dọc theo bản bụng và mặt bích. Các lỗ này đóng vai trò là điểm kết nối cho đầu nối dầm, cho phép điều chỉnh độ cao của dầm mà không cần dụng cụ. Việc tạo ra sự kết hợp giữa hình học tạo hình nguội chính xác và các lỗ đục chính xác ở tốc độ sản xuất 15–25 mét mỗi phút đòi hỏi một máy tích hợp các chức năng trang trí, làm thẳng, đột dập trước, tạo hình cuộn và cắt theo chiều dài trong một dây chuyền liên tục.

Độ chính xác về kích thước của kệ thẳng đứng đã hoàn thiện—đặc biệt là độ đồng nhất của khoảng cách lỗ và độ vuông góc của mặt cắt ngang—xác định trực tiếp liệu giá đỡ đã lắp ráp có vượt qua các tiêu chuẩn kiểm tra tải hay không chẳng hạn như EN 15512 ở Châu Âu, RMI ở Bắc Mỹ hoặc AS 4084 ở Úc. Việc xếp chồng dung sai lên nhiều cột thẳng đứng trở nên quan trọng trong việc lắp đặt nhiều khoang; một máy sản xuất các thanh thẳng đứng ở giới hạn dưới của dung sai kích thước sẽ làm cho các đầu nối dầm bị ràng buộc hoặc lắp lỏng lẻo, gây ra cả các vấn đề về lắp ráp và rủi ro về kết cấu.

Các thành phần chính của dây chuyền tạo hình cuộn giá thẳng đứng

Một dây chuyền tạo hình cuộn giá thẳng đứng hoàn chỉnh bao gồm một số trạm tuần tự, mỗi trạm thực hiện một chức năng cụ thể. Hiểu rõ chức năng của từng trạm và những chỉ số chất lượng nào được áp dụng sẽ giúp người mua đánh giá các thông số kỹ thuật của máy một cách có ý nghĩa.

Máy trang trí và ép tóc

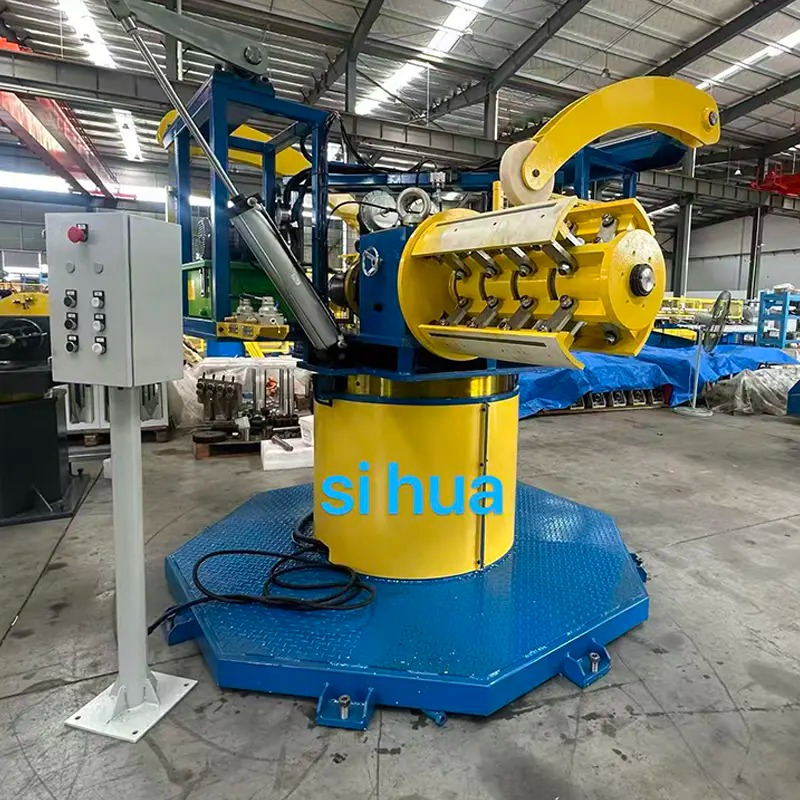

Bộ trang trí giữ cuộn thép — thường là dải thép mạ kẽm hoặc sơn sẵn dày 1,5–3,0 mm, rộng 80–200 mm tùy thuộc vào kích thước biên dạng — và đưa nó vào dây ở độ căng được kiểm soát. Bộ giải mã giãn nở thủy lực phù hợp với nhiều loại đường kính bên trong cuộn dây (thường là 508 mm hoặc 610 mm) và trọng lượng cuộn dây lên tới 5–10 tấn. Máy ép tóc ngay sau đó, sử dụng một loạt các cuộn bù để loại bỏ bộ cuộn dây (độ cong tự nhiên do cuộn dây truyền) khỏi dải trước khi nó đi vào trạm đục lỗ. Việc làm thẳng không đúng cách sẽ tạo ra hiện tượng cong vênh ở sản phẩm hoàn thiện dọc theo chiều dài của nó—một khiếm khuyết gây ra các vấn đề về lắp đặt và có thể khiến sản phẩm không đủ điều kiện tham gia thử nghiệm tải.

Máy ép trước

Máy dập trước là trạm đòi hỏi cơ khí cao nhất trên dây chuyền giá đỡ thẳng đứng. Nó sử dụng bộ khuôn được dẫn động bằng servo hoặc được dẫn động bằng thủy lực để đột lỗ hình giọt nước hoặc mẫu lỗ đầu nối khác vào dải phẳng trước khi bắt đầu tạo cuộn. Việc đột phẳng—trước khi hình thành biên dạng—đơn giản hơn nhiều so với việc đột sau khi tạo hình và loại bỏ sự biến dạng xung quanh các lỗ mà việc đột sau tạo hình tạo ra. Độ chính xác của bước lỗ là thông số kỹ thuật quan trọng ở đây: những máy tốt nhất có dung sai bước là ±0,1 mm , trong khi các máy giá rẻ có thể cho phép ± 0,3–0,5 mm, điều này gây ra sự thay đổi có thể nhận thấy trên khoang giá đỡ pallet. Hệ thống cấp liệu được điều khiển bằng servo đạt được độ chính xác bước cao hơn so với cấp liệu cơ khí truyền động bằng tay quay và là tiêu chuẩn trên các máy sản xuất chất lượng.

Việc tiếp cận vật liệu khuôn và bảo trì ảnh hưởng đáng kể đến chi phí vận hành. Đục và khuôn dành cho các lỗ hình giọt nước trên thép mạ kẽm 2,0–2,5 mm thường yêu cầu mài lại sau mỗi 500.000–1.000.000 nét tùy thuộc vào độ cứng của thép và loại lớp phủ. Máy có chày bằng thép công cụ (D2 hoặc tương đương) và hệ thống thay khuôn dễ tiếp cận giúp giảm thời gian ngừng hoạt động trong chu kỳ bảo trì dụng cụ.

Máy cán định hình

Máy cán tạo hình là cốt lõi của máy—một loạt các trạm lăn được ghép nối, mỗi trạm uốn dần dần dải thép gần với mặt cắt ngang đã hoàn thiện. Cấu hình giá thẳng đứng thường yêu cầu 14–24 trạm cuộn tùy thuộc vào độ phức tạp của cấu hình và độ dày vật liệu. Mỗi trạm được dẫn động bởi một trục chung hoặc các động cơ servo riêng lẻ và chứa các cuộn trên và dưới được gia công chính xác từ thép công cụ cứng. Số lượng các trạm tạo hình rất quan trọng vì các trạm không đủ sẽ buộc phải uốn cong quá mức trên mỗi lượt, tạo ra hiện tượng đàn hồi, nứt cạnh và mất ổn định kích thước. Các nhà chế tạo máy có uy tín sẽ tính toán số lượng trạm cần thiết dựa trên cường độ chảy của thép và hình dạng hình học của thép. Người mua nên yêu cầu mô phỏng trình tự hình thành hoặc báo cáo kiểm tra hồ sơ hoàn thiện khi đánh giá máy.

Hệ thống cắt theo chiều dài

Giá đỡ thẳng đứng được sản xuất với chiều dài cụ thể—thường là 1.800 mm đến 6.000 mm đối với giá đỡ pallet tiêu chuẩn—và phải được cắt chính xác mà không làm biến dạng hình dạng đã định hình. Hệ thống cắt bay và hệ thống dừng và cắt (sau cắt) là hai phương pháp chính. Kéo cắt bay cắt nhanh chóng trong khi biên dạng tiếp tục di chuyển, duy trì tốc độ sản xuất cao hơn nhưng tăng thêm độ phức tạp cơ học. Hệ thống sau cắt dừng vật liệu trong giây lát để cắt, đơn giản hóa cơ chế nhưng làm giảm tốc độ một chút. Đối với sản xuất dạng thẳng đứng trên giá đỡ, kéo cắt bay dẫn động bằng thủy lực hoặc trợ lực có dung sai chiều dài ±1 mm là tiêu chuẩn trên các máy sản xuất. Các bộ phận cắt của cưa tròn đôi khi được sử dụng cho vật liệu dày hơn khi việc cắt cắt để lại một mặt cắt cuối bị biến dạng.

Hệ thống điều khiển PLC

Dây chuyền tạo hình cuộn giá thẳng đứng hiện đại được điều khiển bằng bộ điều khiển logic lập trình (PLC) với màn hình cảm ứng giao diện người-máy (HMI). Hệ thống điều khiển quản lý tốc độ sản xuất, thời gian servo bước lỗ, đếm chiều dài cắt và hồ sơ lô sản xuất. Chất lượng của hệ thống kiểm soát có ảnh hưởng lớn đến hiệu quả sản xuất hàng ngày —giao diện trực quan giúp giảm thời gian thiết lập khi chuyển đổi giữa các cấu hình thẳng đứng hoặc chiều dài, đồng thời chẩn đoán lỗi toàn diện giúp giảm thời gian khắc phục sự cố khi dừng ngoài kế hoạch. PLC của Siemens, Mitsubishi và Allen-Bradley là những nền tảng phổ biến nhất trong các máy chất lượng của các nhà sản xuất có uy tín; bộ điều khiển độc quyền trên các máy giá rẻ có thể khó bảo trì nếu nhà cung cấp máy cung cấp hỗ trợ sau bán hàng ở mức hạn chế.

Tùy chọn hồ sơ và thông số vật liệu

Máy tạo hình cuộn giá thẳng đứng thường được chế tạo xung quanh một dòng biên dạng cụ thể, mặc dù nhiều nhà sản xuất cung cấp khả năng thay đổi dụng cụ để tạo ra nhiều kích cỡ biên dạng trên một dây chuyền.

Các loại hồ sơ thẳng đứng phổ biến

Mặt cắt chữ C hở phía sau với môi gấp vào trong là dạng thanh đứng dạng giá đỡ được sản xuất rộng rãi nhất trên toàn cầu—nó mang lại tỷ lệ cường độ trên vật liệu cao, khả năng tương thích với các đầu nối dầm tiêu chuẩn và tạo hình cuộn đơn giản. Các thanh thẳng đứng dạng hộp (đóng) mang lại độ cứng xoắn tốt hơn và được chỉ định cho các hệ thống lưu trữ tự động khoang cao và giá đỡ tải trọng nặng. Các biên dạng cột kết cấu có mặt cắt ngang nhiều uốn phức tạp—thường gặp trong giá đỡ truyền động và đẩy lùi—yêu cầu nhiều trạm tạo hình hơn và dụng cụ phức tạp hơn so với biên dạng tiết diện C tiêu chuẩn. Một dòng máy được chỉ định cho một loại biên dạng không phải lúc nào cũng dễ dàng thích ứng với loại khác nếu không có sự đầu tư đáng kể về dụng cụ.

Độ dày và lớp vật liệu

Vật liệu thẳng đứng trên giá tiêu chuẩn có độ dày từ 1,5 mm đến 3,0 mm, trong đó 1,8–2,5 mm chiếm phần lớn khối lượng sản xuất. Các loại thép có độ bền cao hơn—S350GD, S450GD hoặc tương đương—cho phép máy đo vật liệu mỏng hơn đạt được khả năng chịu tải tương tự như các lựa chọn thay thế có độ bền thấp hơn dày hơn, giảm chi phí vật liệu trên mỗi mét thẳng đứng được sản xuất. Máy tạo hình cuộn phải được chỉ định cho tổ hợp vật liệu cứng nhất và dày nhất trong phạm vi sản xuất; các cuộn tạo hình có kích thước dành cho thép nhẹ 1,5 mm sẽ bị mòn sớm và mất độ chính xác về kích thước khi chạy liên tục vật liệu cường độ cao 2,5 mm. Các nhà chế tạo máy nên cung cấp dữ liệu về độ cứng của vật liệu cuộn (thường là HRC 58–62 để tạo hình các cuộn trong sản xuất giá đỡ) và số liệu tuổi thọ cuộn ước tính cho thông số kỹ thuật của vật liệu mục tiêu.

Tốc độ sản xuất, lập kế hoạch năng lực và cấu hình dây chuyền

Dây chuyền tạo hình cuộn giá đỡ thẳng đứng thường tạo ra tốc độ 15–25 mét mỗi phút đối với tiết diện chữ C tiêu chuẩn bằng vật liệu 1,8–2,5 mm. Với tốc độ 20 m/phút với chiều dài thẳng đứng trung bình là 3.000 mm, dây chuyền một ca tạo ra khoảng 400 lần thẳng đứng mỗi giờ—hoặc khoảng 3.000–3.200 lần thẳng đứng trong một ca 8 giờ, cho phép thay cuộn dây, kiểm tra dụng cụ và các điểm dừng nhỏ. Sản lượng hàng năm cho một ca hoạt động kéo dài 5 ngày đạt tới 750.000 cột thẳng đứng, gần tương ứng với yêu cầu thẳng đứng cho 65.000–80.000 khay giá pallet tùy thuộc vào chiều cao và cấu hình của khay.

Người mua nên tính toán sản lượng yêu cầu dựa trên khối lượng đặt hàng hiện tại và dự kiến trước khi chỉ định tốc độ máy —một máy chạy ở mức 60–70% công suất định mức sẽ có tuổi thọ dụng cụ tốt hơn, tỷ lệ loại bỏ thấp hơn và khoảng không cần bảo trì nhiều hơn so với máy chạy ổn định ở tốc độ tối đa. Việc chỉ định một máy có công suất dư thừa 30–40% so với nhu cầu hiện tại là thông lệ tiêu chuẩn của các nhà sản xuất giá đỡ có kinh nghiệm.

Cấu hình dây chuyền cũng ảnh hưởng đến yêu cầu bố trí nhà máy. Một dây chuyền giá đỡ thẳng đứng hoàn chỉnh bao gồm máy cuộn cuộn, máy ép tóc, máy ép đột, máy cán tạo hình và hệ thống cắt theo chiều dài thường chiếm 20–35 mét chiều dài sàn, với chiều rộng cần thiết là 4–6 mét cho diện tích dây chuyền cộng với khoảng trống để xử lý cuộn dây và xếp chồng thành phẩm. Các dây chuyền có hệ thống xếp chồng và đóng gói tự động sẽ mở rộng diện tích nhưng loại bỏ lao động xử lý thủ công ở đầu ra—một sự cân nhắc chi phí vận hành có ý nghĩa đối với sản xuất khối lượng lớn.

Những điều cần đánh giá khi tìm nguồn cung ứng Máy tạo hình cuộn giá thẳng đứng

Các quyết định mua máy tạo hình cuộn mang lại những hậu quả đáng kể—dây chuyền sản xuất thể hiện cam kết vốn nhiều năm và sự khác biệt giữa một máy được xác định rõ và một máy được xác định kém sẽ gộp lại sau hàng nghìn giờ hoạt động. Các tiêu chí đánh giá sau đây là có ý nghĩa nhất.

• Kiểm tra mẫu hồ sơ trước khi đặt hàng: Yêu cầu các mẫu sản xuất chạy trên máy—hoặc trên một máy được ủy quyền giống hệt tại khách hàng tham khảo—và đo chúng theo bản vẽ mục tiêu. Kiểm tra khoảng cách lỗ trên ít nhất 10 lỗ liên tiếp, kích thước mặt cắt tại nhiều điểm dọc theo chiều dài và độ thẳng tổng thể. Những tuyên bố về dung sai trong bảng dữ liệu không thể thay thế cho các mẫu được đo.
• Vật liệu cuộn định hình và chứng nhận độ cứng: Yêu cầu thông số kỹ thuật về loại thép và độ cứng của cuộn tạo hình và yêu cầu chứng nhận xử lý nhiệt. Các cuộn được làm từ thép công cụ cấp thấp hơn hoặc các cuộn được làm cứng không đủ sẽ mòn nhanh hơn và yêu cầu thay thế thường xuyên hơn, làm tăng cả thời gian ngừng hoạt động và chi phí tiêu hao trong suốt thời gian sử dụng của máy.
• Thời gian thay khuôn và chi phí dụng cụ đột: Đối với các nhà sản xuất sản xuất nhiều mẫu lỗ hoặc kích thước thẳng đứng, thời gian thay khuôn ảnh hưởng trực tiếp đến tính linh hoạt trong sản xuất. Yêu cầu trình diễn quy trình thay đổi khuôn và xác minh tính sẵn có cũng như chi phí của bộ chày và khuôn thay thế từ nhà sản xuất. Công cụ độc quyền với một nhà cung cấp nguồn duy nhất sẽ tạo ra rủi ro về mặt chi phí trong dài hạn.
• Tìm nguồn cung ứng PLC và linh kiện điện: Xác minh rằng các bộ phận điện chính—PLC, bộ điều khiển servo, HMI—đến từ các thương hiệu được quốc tế công nhận và có mạng lưới dịch vụ địa phương. Một máy có cấu trúc cơ khí chất lượng nhưng các thành phần điện độc quyền hoặc ít người biết đến sẽ tạo ra sự phụ thuộc vào việc bảo trì vào người chế tạo máy, điều này có thể tốn kém và chậm chạp khi có vấn đề phát sinh từ xa.
• Cơ cấu hỗ trợ sau bán hàng: Thiết lập rõ ràng trước khi mua những gì hỗ trợ sau bán hàng được bao gồm: giám sát lắp đặt và vận hành, thời gian đào tạo người vận hành, thời gian bảo hành và phạm vi bảo hành, tính sẵn có của phụ tùng thay thế và khả năng chẩn đoán từ xa. Đối với người mua ở các thị trường xa cơ sở của nhà chế tạo máy, tính phù hợp của hỗ trợ từ xa—khắc phục sự cố có hỗ trợ bằng video, truy cập PLC từ xa—là đặc biệt quan trọng để giảm thiểu thời gian ngừng hoạt động trong suốt thời gian vận hành của máy.
• Khách hàng tham khảo tham khảo: Yêu cầu chi tiết liên hệ của ít nhất hai khách hàng đang vận hành chạy cùng cấu hình máy hoặc tương đương. Một người chế tạo máy không muốn cung cấp tài liệu tham khảo sẽ phải thận trọng; người tạo điều kiện cho các chuyến thăm hiện trường đến các dây chuyền hoạt động thể hiện sự tin tưởng vào hiệu quả hoạt động của sản phẩm của họ.
